ReSpeaker 2mic HAT + SA818S-CE = to przepis na tanią nakładkę na RaspberryPi umożliwiającą pracę jako hotspot analogowy.  OrangePi posiada takie nakładki SPOTNIK i pochodne, oczywiście RaspberryPi także posiada DJSpot i RfGuru ale cena za nie stawia wysoko próg wejścia w to hobby (około 140 Euro / 120GBP / 550PLN )  Są jeszcze na rynku do kupienia takie "pół-HAT", oparte sa na module audio CM108 i wymagają połaczenia USB, można ich dużo znaleść w ramach projektu ALLStarLink.

I tu wchodzi Marcin z projektem "BIEDA-EDYSZON" wraz z zestawem DIY / pajeczak i hasłem "potrzymaj mi lutownicę"



Sercem zestawu który został użyty w Pistar + Svxlink_2026- dual mode hotspot oraz PiHOT 2.0 - svxlink hotspot UHF za mniej niż 150PLN jest karta dźwiękowa ReSpeaker 2 Mic HAT która można na znanym Chińskim portalu kupic za około 6£ ( 30PLN )  oraz moduł radiowy SA818S-CE w cenie 7£ ( 35PLN ).  W sumie można by powiedzieć że to jedyne koszty jakie poniosłem, oczywiście to BIEDA-EDYSZON tak więc nie uwglednia dodatkowych komponentów które mam lub mogę odzyskać z elektro śmieci, ale załóżmy że najtaniej jestem w stanie zbudować działającą analogową nakłądkę  za cenę 15£ , równowartość około 73 PLN a to już jest 7 razy taniej niż dostepne na rynku gotowce.

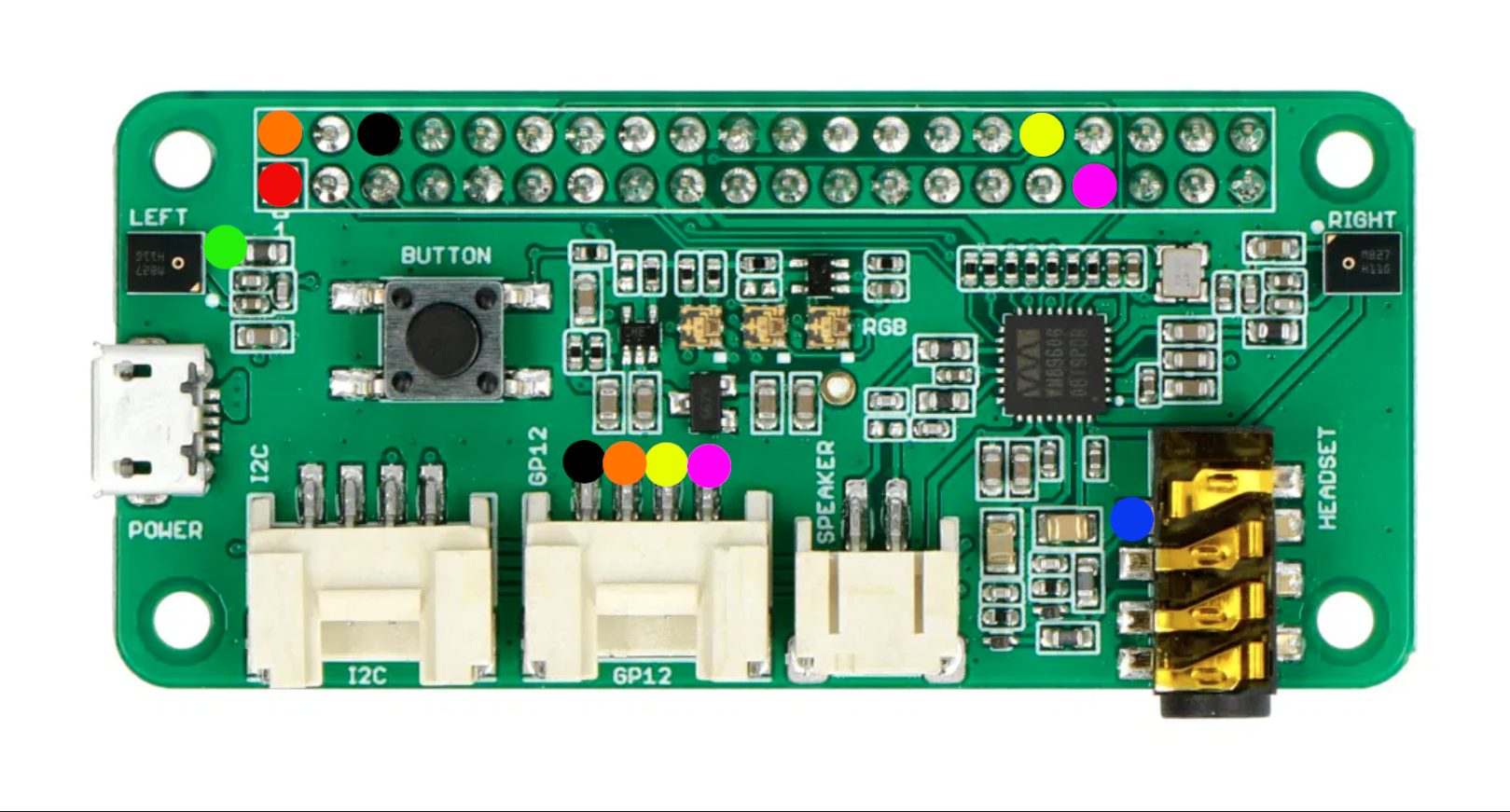

Karta dźwiękowa ReSpeaker wymaga pewnych modyfikacji ale niejest to trudne i na zdjęciu poniżej pokazuje jakie PINY i złącza używam do podłączenia SA818S-ce

Czerwony to zasilanie 3.3V - można podłączyć także 5V

Czarny to masa

Zielony to wejście audio MIC podłączone do SA818 Audio OUT

Niebieski to Audio OUT które podłączamy do SA818 mic

Zółty i Różowy to GPIO12 i GPIO13 które zostały użyte do sterowania PTT / COS - Sygnał ten można można pobrać bezpośrednio z GPIO lub ze złącza GP12



I2C złącze pozwala na podłaczenie ekranu OLED

Na karcie są 3 diody RGB które można sobie uruchomić jako wskazanie statusu.

Karta ma też niezależne złacze SPEAKER co pozwala opcjonalnie posiadać głosniczek pracujący niezależnie od modułu radiowego

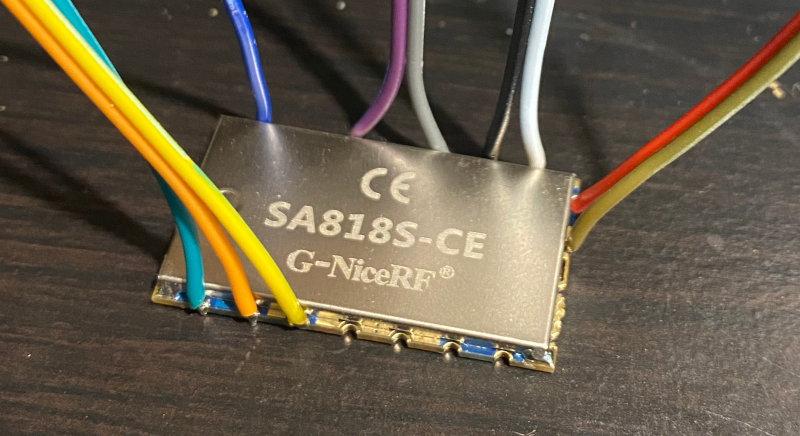

 SA818S-CE

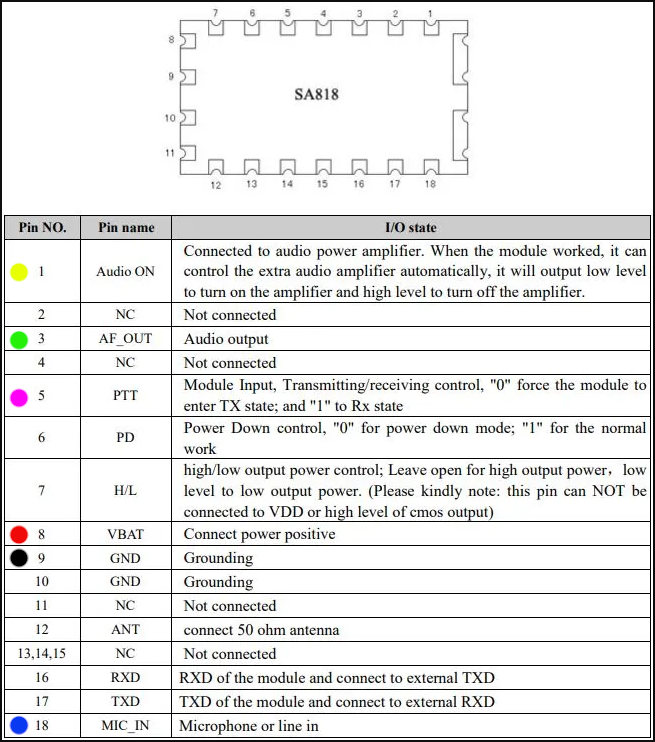

Tu muszę wspomnieć że moduły mam już zaprogramowane dlatego nie podłaczam TXD / RXD do złącza UART, ponadto pin 6  PD musi mieć podane napięcie co jest sygnałem dla SA818 włącz się - opcjonalnie można użyć do tego jednego z GPIO aby móc zdalnie właczać i wyłaczać tor radiowy, ale generalnie podłacza sie go na stałe do napięcia.  Pin7 H/L warto połaczyć z masą w celu redukcji mocy wyjściowej do około 500mW ( około ponieważ moduł pracuje na napieciu 3.3 ~ 5.5 V i zakładam że im niższe to mniej mocy jest )

Prosze pamiętać że PTT jest realizowane poprzez zwarcie do masy co wymysza użycie tranzystora przykładowo 2N7000 wysterowanego z GPIO12 w moim przypadku.

COS / Audio ON - podłączamy bezpośrednio do GPIO13

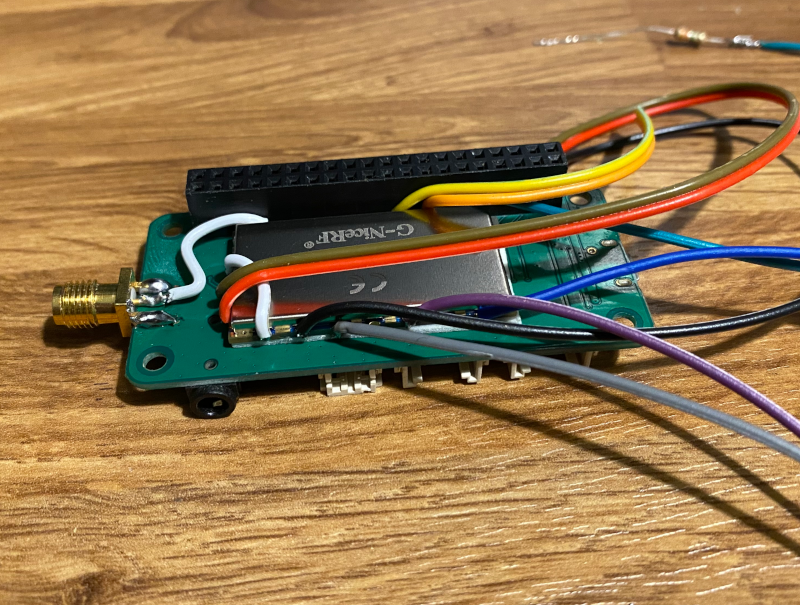

Tak przygotowany SA818S-CE można powoli zacząć montować / podłaczać do naszej ReSpeaker 2 Mic HAT





Nie jest to proces łatwy ale jak ma sie pewną doze samozaparcia to wszystko się da, choć taki "pajęczak" o próba ogarnięcia wszystkich kabelków i połaczeń przypomina "wymianę świecy przez rurę wydechową"

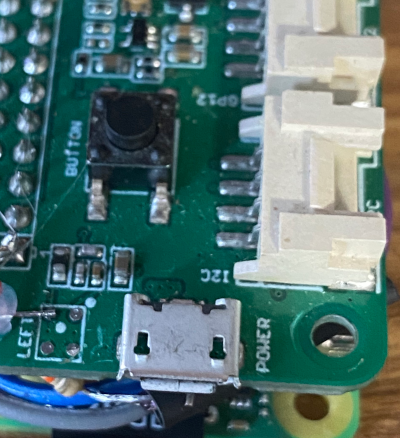

Ponieważ ReSpeaker ni ma wejścia MIC IN to konieczne było pozbycie się wbudowanego lewego mikrofonu i wlutowanie się w jego miejsce

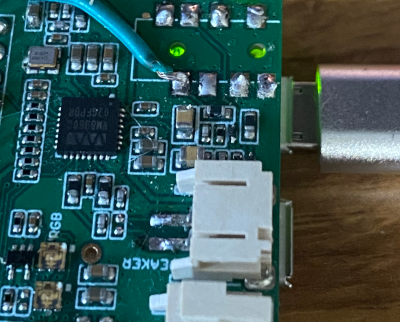

Podobnie zdecydowałem sie zrobić że złączem słuchawkowym

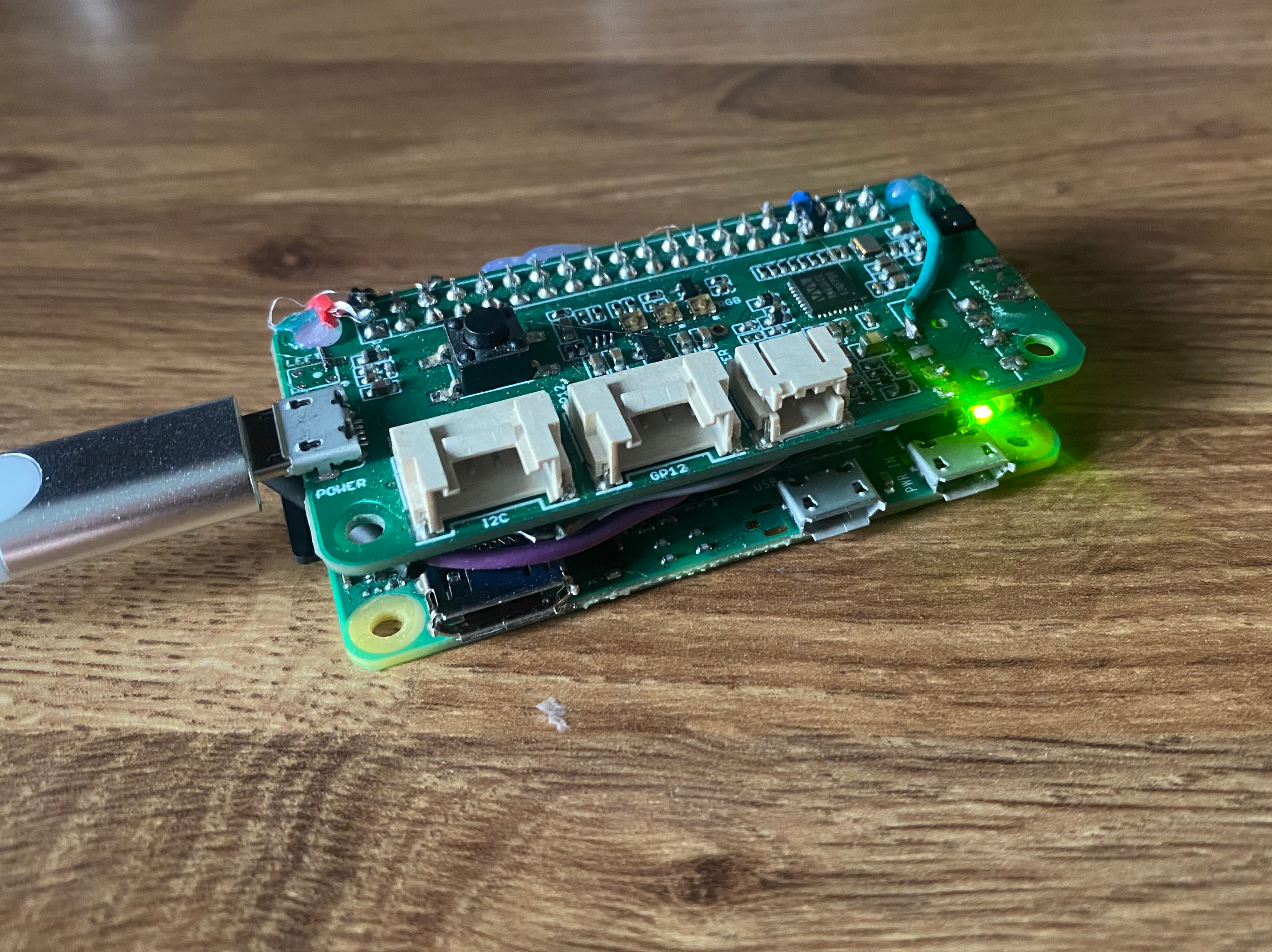

Finalnie udał mi się ulep kosztujący mniej niż 150PLN wliczając koszt RaspberryPi 0W2







Czy jest to poprawny przepis na tani hotspot - NIE, to tylko moja wariacja która miała udowodnić że da się  za  grosze zbudować hotspot SVXlink jeśli tylko coś chce się w życiu zbudować, oczywiście że wymaga to dopracowania i przykładowo dopasowania toru audio IN/OUT ale bez tego też działą bardzo dobrze.

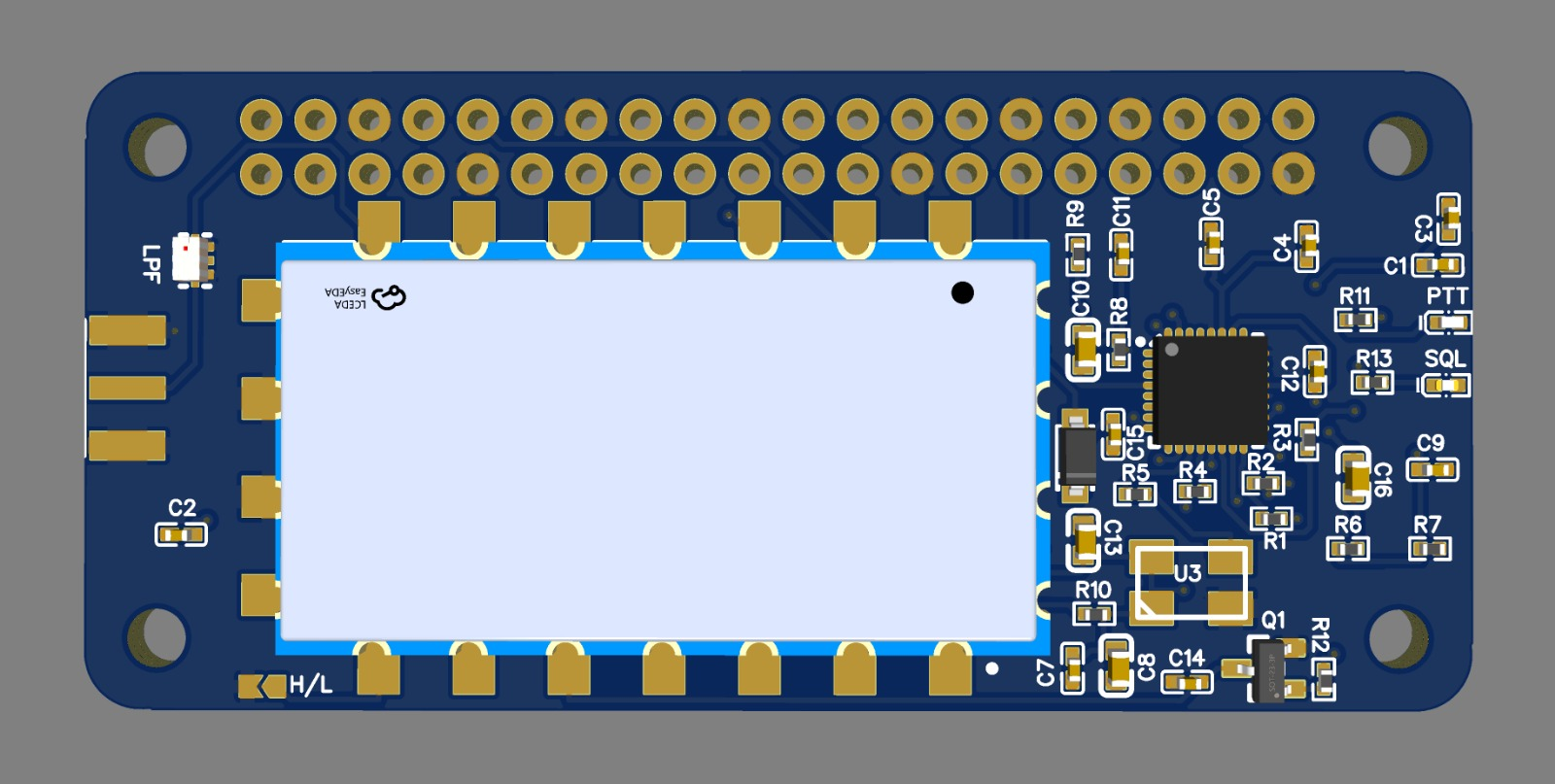

Są koledzy którzy starają się zrobić w postaci pełnoprawnej nakładki i chwała tym ludziom za chęci i czas poświęcony dla dobra społeczności.   DZIEKUJĘ Robert SP4RD
